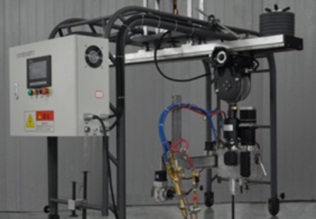

BYMAW1600-G數控騎坐式馬鞍形切割機
BYMAW重型智能數控馬鞍火焰/等離子切割機是一種高精度鋼板熱切割的自動化設備，用于各種異形碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型筒體工件下料。該機型主要特點是采用了多軸聯動的傳動方式，機器運行平穩、定位精度高、外形簡潔美觀，模塊化設計使得機器零部件的互換性強，設備的功能擴展更為簡便。該設備已在造船工業、重型機械、化工設備、鍋爐制造、機車車輛、石油化工等制造行業得到廣泛應用。
BYMAW重型智能數控馬鞍火焰/等離子切割機是一種將數字控制、精密機械傳動、切割源三者技術相結合的高效率、高精度、高可靠的熱切割設備。數控的主要特點是能按圖紙要求加工，以電腦編程方式替代以前繁瑣而又低效率的人工計算，能準確的切割開孔工作。
★ 采用最先進的軟硬件技術；
★ 滑動式架體結構，采用定型電弧焊接，整機經過消除應力熱處理，主梁及端架結構緊密，嚴格執行GB標準，保證穩定性、安全性；
★ 設備整機定位精度、重復精度:符合JB/T5102-1999標準；
切割尺寸精度、切面質量:符合JB/T10045.3-1999標準；
★ 機架采取爐內退火處理和精細加工，保證了設備長壽命及運行精度；
★ 數控系統、動力系統等均選用國際國內知名品牌；整機原理設計，電控系統，傳動輸出等均為山西華恒核心專利國家專利；
★ 采用集成線路控制板，提高了設備運行靈敏度；
★ 電器、機械、管路等部分均采取了保護措施，延長了使用壽命；
★ 結構美觀、剛性好、慣性小、運行平穩等優點。
序號 | 內 容 | 技術參數 |
1 | 切割直徑 | 200～1600mm（割槍傾角為0度，標配） |
2 | 筒外切割筒體直徑 | ≥2000mm |
3 | 筒內切割筒體直徑 | ≥3000mm |
4 | 筒徑比 | ≥3 |
5 | 馬鞍落差量 | 0～180mm |
6 | 最大切割厚度 | 200mm（火焰）3-20（等離子/可選配） |
7 | 割槍傾角 | ±45° |
8 | 配用割嘴 | 氧－乙炔或氧－丙烷割嘴（用戶自選） |
9 | 徑向速度 | 80～300mm/min |
10 | 切割速度 | 100～300mm/min |
11 | 工件預熱溫度 | ≤250℃ |
